Автоматический штабелеукладчик сушильных пакетов (Россия)


Автоматический штабелеукладчик сушильных пакетов (Россия)
Автоматический штабелеукладчик сушильных пакетов (Россия)

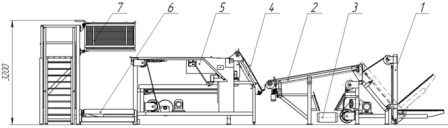

Система представляет собой устройство разбора пачек пиломатериала (поз.1) с цепным транспортером (поз.2) на который послойно сбрасываются доски (1-3 ряда). Разобщителем пачек (поз.4) доски поштучно подаются на цепной транспортер штабелирующего устройства (поз. 5), где происходит выравнивание по краю доски (опция) и укладка слоя пиломатериала в штабелируемый пакет через прокладки, устанавливаемые автоматически магазином-укладчиком (поз.7).



Состав линии:

- устройство разбора пачек,
- поштучная выдача (разобщитель),
- устройство выравнивания заготовок,
- штабелирующая машина,
- магазин для прокладок, 8 шт.
- мост для магазинов,
- рольганг, 2 шт.

Устройство разбора пачек (расштабелер) представляет из себя систему электромеханических подъемных вил с гравитационным сбросом слоев досок на приемный стол.
Пакеты брусьев укладываются цеховыми подъемно-транспортными средствами на подъемные вилы, которые поднимаются в позицию съема верхнего слоя. Выдача досок с расштабелера производится поштучно.

Отличительные особенности:

- Опрокидывание пакета и его подъем осуществляется одним приводом;
- Тросовая система подачи вил;
- Плавный пуск/останов приводов при помощи системы SoftStart;
- Автоматическая подстройка под толщину доски;
- Пневмооборудование Camozzi (Италия);
- Подающий механизм оснащен итальянским редуктором;
- Установленные подшипники закрытого типа не требуют обслуживания в период их эксплуатации.

Технические характеристики:
Длина расштабелируемого пакета, мах, мм               до 6500
Ширина расштабелируемого пакета, мах, мм
            до 1400
Высота расштабелируемого пакета, мах, мм              до 1400
Мощность привода, кВт                                             3
Кол-во приводов, шт                                                 2
Скорость подъема вил, м/мин                                    0,78
Общая грузоподъемность, кг                                    7000
Грузоподъемность на 1 вилу, мах, кг                        3000
Габаритные размеры, Д/Ш/В, мм                               4800 х 4700 х 2780
Масса, кг


Штабелирующая машина (штабелер) представляет из себя систему формирования штабеля пиломатериалов путем поштучного накопления ряда досок необходимой ширины с помощью цепного элеватора, с последующей укладкой его в штабель на электромеханические подъемные вилы с предварительным прокладыванием рядов деревянными рейками.
Формирование пакета по высоте осуществляется при помощи тросового подъемника.
Штабелер оборудован пневматическими упорами, обеспечивающими укладку пакетов под углом для предотвращения рассыпания штабеля.
