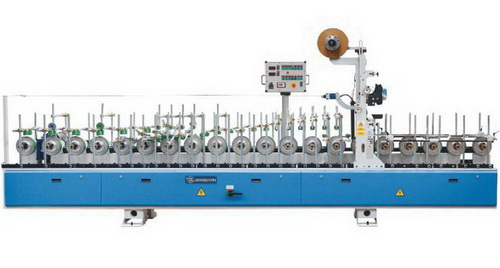

Станок для окутывания погонажных изделий PUR-33-L Modular (Barberan, Испания).

Станок для нанесения рулонных материалов на профильные погонажные изделия, изготовленные из ПВХ, алюминия, стали, МДФ, ДСП, массива древесины с использованием полиуретановых клеев-расплавов. Нанесение клея осуществляется через сопло.
Максимальная ширина наносимого покрытия - 330 мм.

Стандартная комплектация станка:
- Станина станка длиной 5 метров. Станина укомплектована транспортной системой, содержащей 20 валов с транспортными роликами шириной 15 мм (два ролика на валу) с варьируемой инвертором скоростью подачи в интервале 10-60 м/мин. Передача на ролики осуществляется при помощи геликоидального винта и шестерен. Транспортная система имеет возможность реверсивной подачи заготовок.
- Головка–аппликатор сопельного типа для нанесения PUR клеев-расплавов, рабочая ширина нанесения – до 330 мм.
- Регулирование по ширине – с помощью эксклюзивной матричной системы Barberan. Регулирование количества нанесения осуществляется с помощью программируемого логического контроллера PLC. Оператор вводит данные о ширине нанесения, скорости подачи заготовок и желаемом количестве нанесения клея. PLC пересчитывает эти данные и передает сигнал на инвертер насоса мелтера (см. ниже), который меняет скорость подачи клея в сопло. Необходимо подсоединение мелтера (устройства плавления и дозирования клея) и специального обогреваемого шланга (см.ниже).
- Набор суппортов для закрепления прижимных роликов. В стандартной комплектации станок оснащен 48 вертикальными цилиндрическими прутками, соединительными муфтами и крепежами и 90 прижимными роликами различной конфигурации.
- Направляющие на входе станка для ровной подачи профилей с быстрой регулировкой.
-Специальный суппорт для размоточной станции (Ø76 или 150 мм) с пневматическим тормозом и для клеенаносящей головы с пневматической системой прижатия. Система точной регулировки ширины нанесения осуществляется поворотом узла в интервале ± 15º. Согласование наложения пленки производится боковым смещением размоточной станции и клеенаносящей головы. Возможно отдельное самоцентрирование размоточной станции. Все регулировки контролируются цифровым счетчиком. Предустмострена регулировка первого прижимного ролика по высоте.
- 4 разъема с разводкой для подключения обдувателей и 4 разъема для подключения ИК-экранов разогрева.
- Система быстрого симметричного раздвижения транспортных роликов.
- Панель управления всеми приводами с электрической разводкой, радиочастотными фильтрами в соответствии с нормами электромагнитной совместимости 89/336/ЕЕС, с контрольными приборами, включая программируемый логический контроллер PLC для дозирования клея–расплава и текстовый экран 4 х 20.
- Система безопасности согласно нормам ЕС, включая кабель экстренной остановки, протянутый вдоль всего станка.

Технические характеристики станка:
Ширина профиля, мм                                         10-300
Высота профиля, мм                                          2-90
Длина профиля мин, мм                                      600
Ширина материала для окутывания макс, мм     330
Скорость подачи, м/мин                                    10-60
Параметры электрической сети                          380 В, 50 Гц
Длина станины, мм                                              5000
Количество транспортных колес на оси              2
Мощность двигателя подачи, кВт                       1,5
