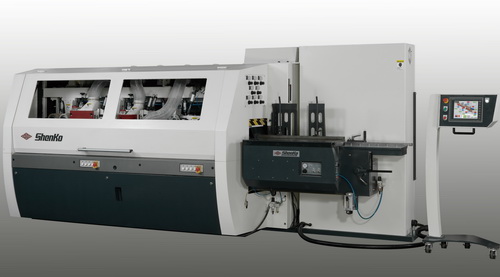

Четырехсторонний строгально-калевочный станок SKGU-230H/9 со скоростью строгания 60 м/мин (Shenko, Тайвань).

Четырехсторонний станок SKGU-230H/9 предназначен для строгания профилей любой сложности из массива и МДФ. Количество шпинделей может быть любым (до 10).

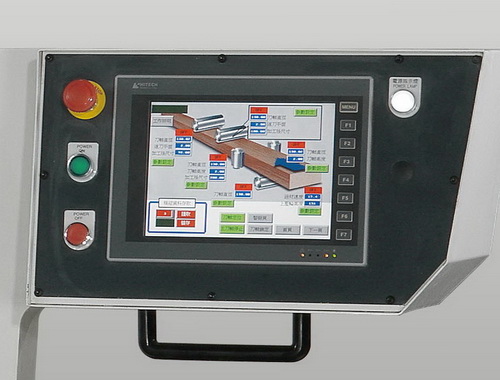

Станок опционально оснащается системой HMI для быстрой установки нового профиля с сохранением и вызовом из памяти заданных параметров (с сервоприводами и тачскрином). Идеальный и гибкий.

Технические характеристики:

Рабочая ширина (с инструментом с Ø 125 мм), мм          10-230
Рабочая высота (с инструментом с Ø 125 мм), мм           10-150

Двигатель подачи, кВт                                                     5,6
Скорость подачи регулируется инвертером, м/мин          10-60

первый нижний горизонтальный шпиндель
Мощность, кВт                                                                 7,5
Диаметр шпинделя, мм                                                     40
Скорость вращения шпинделя, об/мин                            8000
Диаметр режущего инструмента, мм                                125-160
Осевой диапазон установок, мм                                      30

первый правый вертикальный шпиндель
Мощность, кВт                                                                7,5
Диаметр шпинделя, мм                                                    40
Скорость вращения шпинделя, об/мин                           8000
Диаметр режущего инструмента, мм                               125-180
Осевой диапазон установок, мм                                     50
Максимальная глубина профилирования, мм                  35
Стол регулируется в соответствии с инструментом

первый левый вертикальный шпиндель
Мощность, кВт                                                                7,5
Диаметр шпинделя, мм                                                     40
Скорость вращения шпинделя, об/мин                            8000
Диаметр режущего инструмента, мм                                125-180
Осевой диапазон установок, мм                                      50
Максимальная глубина профилирования, мм                   45
Стол регулируется в соответствии с инструментом

второй правый вертикальный шпиндель
Мощность, кВт                                                                 7,5
Диаметр шпинделя, мм                                                     40
Скорость вращения шпинделя, об/мин                            8000
Диаметр режущего инструмента, мм                                125-180
Осевой диапазон установок, мм                                      50
Максимальная глубина профилирования, мм                   35
Стол регулируется в соответствии с инструментом

второй левый вертикальный шпиндель
Мощность, кВт                                                                 7,5
Диаметр шпинделя, мм                                                     40
Скорость вращения шпинделя, об/мин                            8000
Диаметр режущего инструмента, мм                                125-180
Осевой диапазон установок, мм                                      50
Максимальная глубина профилирования, мм                   45
Стол регулируется в соответствии с инструментом

первый верхний горизонтальный шпиндель
Мощность, кВт                                                                  11,25
Диаметр шпинделя, мм                                                      40
Скорость вращения шпинделя, об/мин                             8000
Диаметр режущего инструмента, мм                                 125-180
Осевой диапазон установок, мм                                       30
Максимальная глубина профилирования, мм                    45

второй верхний горизонтальный шпиндель
Мощность, кВт                                                                  7,5
Диаметр шпинделя, мм                                                      40
Скорость вращения шпинделя, об/мин                             8000
Диаметр режущего инструмента, мм                                 125-180
Осевой диапазон установок, мм                                       30
Максимальная глубина профилирования, мм                    45

второй нижний горизонтальный шпиндель
Мощность, кВт                                                                  11,25
Диаметр шпинделя, мм                                                       40
Скорость вращения шпинделя, об/мин                              8000
Диаметр режущего инструмента, мм                                  125-180
Осевой диапазон установок, мм                                        30
Максимальная глубина профилирования, мм                     45
Выходной стол регулируется в соответствии с инструментом

универсальный шпиндель
Мощность, кВт                                                                   11,25
Диаметр шпинделя, мм                                                        40
Скорость вращения шпинделя, об/мин                               8000
Диаметр режущего инструмента, мм                                   125-200
Диапазон угла установки,°                                                 270
Максимальная глубина профилирования, мм                      35

Шесть групп приводных роликов.
1. Приводной подающий ролик в столе.
2. Установлен между 1-ым нижним и первым правым вертикальным шпинделем.
3. Установлен между вторым левым вертикальным и вторым правым вертикальным шпинделем.
4. Установлен перед верхним шпинделем.
5. Установлен между вторым нижним и универсальным шпинделем.
6. Ролик в выходном столе, после универсального шпинделя.

Масляный насос - для удаления смолы с поверхности стола, каждый стол имеет две прорези для смазки.

Блок «Тандем». Два комплекта роликов для сокращения расстояния между рабочими группами.

Стол и направляющая линейка.
Подающий стол длиной 1,2 м с одним приводным роликом над столом, боковой прижим, установка на пружинах, поверхность стола и направляющей линейки упрочнена хромом.
Прижимные элементы.
Прижимной холостой верхний ролик.
Пневматический прижимной элемент напротив правого вертикального шпинделя.
Пневматический прижимной элемент для верхнего шпинделя.
Операции установки инструмента.
13 механических цифровых счетчиков, центральная смазка шпинделя.
Пульт.
Переносной пульт для верхней регулировки.
Центральная смазка для шпинделей.

Электрическая часть.
380 В, три фазы, 50 Гц
Все электрокомпоненты производителя Teco.
Функциональная панель размещена отдельно от электрошкафа и размещается на помосте над ним. Очень проста в работе.

Защитный кожух с подсветкой.
Ящик с инструментами, руководство по эксплуатации.
Шпиндельные проставочные кольца – 1 набор.
