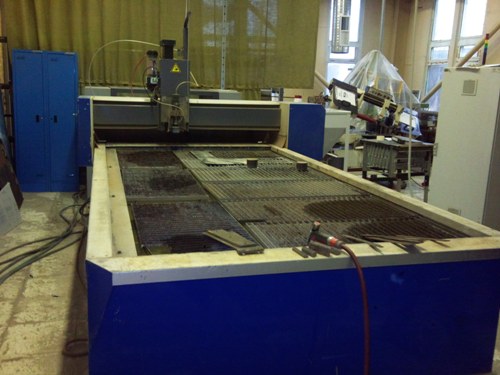

- Наименование: Установка гидроабразивной резки JETMax HS 3015 (Maximator JET gmdh, Германия).
- Год выпуска: 2009.
- Состояние: очень хорошее.
Доступен видеоролик в разделе Видео станков.

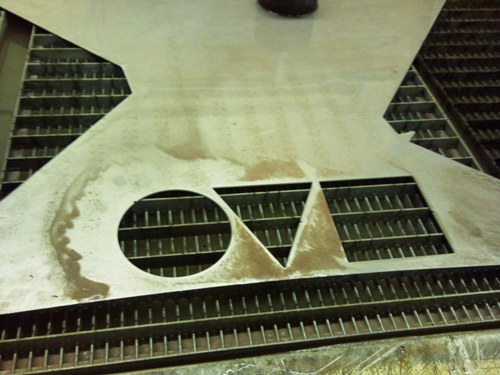

Установка гидроабразивной резки подходит для резки металла, мрамора, керамической плитки, и прочих плитных материалов.
Сварная рама машины из алюминия и высоколегированной стали с траверсой портального типа.
Рабочая область:
По оси Х, мм 3 002
По оси Y, мм 1 502
По оси Z, мм 200
Размеры:
Ширина, мм 2450
Длина, мм 3900
Высота, мм 1600
Вес, кг 800
Вес с водой, кг 5000
Управление, кг 200
Максимальный вес заготовки, кг/м2 600
Управление защищенное от воды и пыли, с бесщёточными сервомоторами
Точность повторения, мм ±0,1
Точность хода, мм ±0,1
Максимальная скорость резки, м/мин 30
Ванна, предназначенная для гидроабразивной резки со сменным решёточным покрытием, с возможностью откачки абразивного шлама, с регулировкой уровня воды.
Управление:

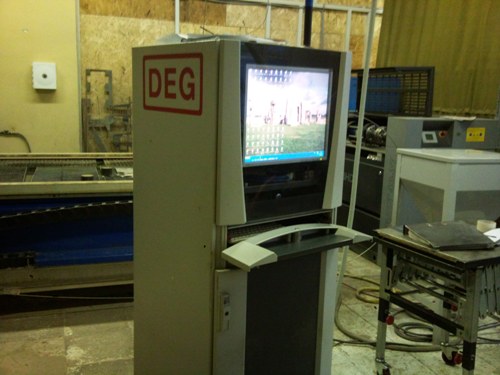

Шкаф управления (Rittal) на колесиках, внутри встроено: сервоуправление, Тип NUM AXIUM POWER, система приводов NUM MDLU 3, управляющий персональный компьютер, монитор, водонепроницаемая клавиатура и мышь, устройство ручного управления установкой.
Комплектация управляющего персонального компьютера:
- Pentium-процессор 2.8 GHz
- 512 MB RAM
- Жесткий диск 40 GB
- VGA и Ethernet RJ45 интегрированы
- CD-ROM 24 x,"
- Параметры подключения 400 VAC, 16 А
- Напряжение управления 24 V DC
- 2 свободных СОМ-порта
- Windows ХР pro
- Monitor 19", TFT низкоизлучающий
Сервоуправление NUM AXIUM POWER:
- Центральное устройство с функциями для CNC, SPS и коммуникации
- Возможность управления 5 осями
- Децентральные Е/А-модули с 32/32 цифровыми входами/выходами
- Аналоговые входы/выходы 2/1
- 3 серийных порта
- Коммуникация через оптоволоконную шину
Особенности:
- Высокая точность контура без буксирного расстояния
- Струйная корректировка при быстрой смене направлений
- Контроль скорости для улучшенного движения
- Очень точная гладкая интерполяция
- Предварительный расчёт контура
- ARS (расширенное подавление резонансов)
- Корректировка инструмента
- Компенсация нарастания ошибок
- Информация о состоянии системы и ошибках
Система привода NUM MDLU3:
- Полностью цифровая, компактная, с интегрированным обеспечением электропитания
- Интегрированная регулировка положения, скорости и напряжения
- Бесщёточные сервомоторы
- Высокоразрешающая система измерения с интегрированным SinCos-датчиком
- Мощность моторов, кВт 2
- Сила тока, А 4,5 (макс. 9)
Надёжность процесса JETMax HS:
Настройка Z-оси происходит автоматически путём механического измерения зазора до поверхности обрабатываемой детали. Устройство замера зазора выполнено таким образом, что может одновременно служить и противоударной защитой. Между контурами происходит промежуточный подъём оси Z во избежание удара об уже отрезанные части. При резке с абразивом замеряется понижающее давление в смешивающей камере. Эта величина позволяет составить представление о состоянии качества форсунки, количестве подаваемого абразива, а также о положении форсунки относительно фокусирующей трубки.

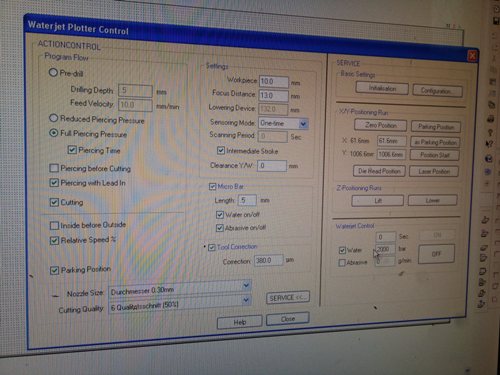

2D CAD/CAM-программное обеспечение для JETMax HS:
Полная программа для создания и импорта чертежей, установки специфических
параметров гидроабразивной резки и управления машины.
- Прямое управление машиной,
- 32-bit Windows-Software,
- Автоматическая подача моста,
- Автоматическая последовательность контуров,
- Свободный выбор направления резки для каждого контура
- Корректировка струи,
- Банк данных материалов,
- Визуальный контроль разреза,
- Импорт файлов HPGL- и DXF,
- Автоматическая установка давления насоса,
- Автоматическая настройка подачи абразива.

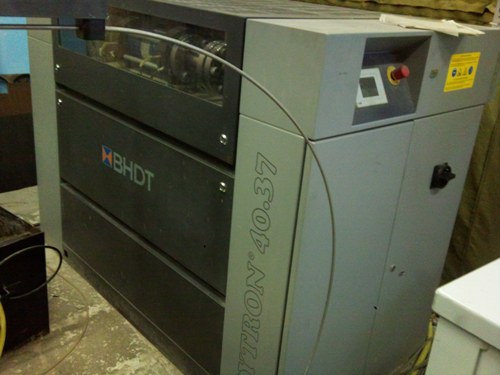

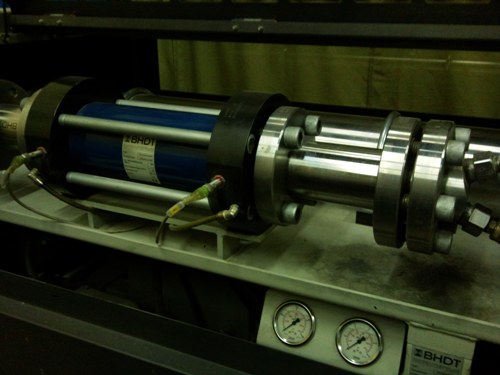

Насос высокого давления HYTRON 40.37:
Максимально допустимое давление, мПа 400
Максимальное рабочее давление, мПа 380
Необходимое потребление, л/мин 3,8
Мощность, кВт 37
Масляный радиатор
Демпфер пульсации
Предварительный фильтр 2-ступенчатый
Бесступенчатая установка давления, мПа от 50 до 400
Текстовые указания с описанием
Обратный клапан
Предварительный водяной насос
Индикатор необходимого рабочего давления
Шумозащитный корпус
Габариты, мм 1900 х 980 х 1420
Масса, кг 1370
Мощность звука макс, dB(A) 78

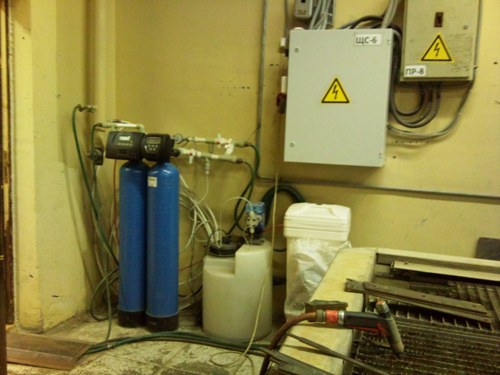

Качество воды:
Качество воды, необходимое для нормальной работы гидроабразивной установки.
- рН-величина 7,0 - 8,5
- жёсткость, мг/л 20 - 60
соответствует 2 - 6° dH
- карбонат кальция (Са), мг/л 35 - 107
- содержание хлорида (CI), мг/л ≤ 100
- температура входящей воды, °С 10 - 25
- электропроводимость при +25°С, µS/см ≤ 450
- фильтратный осадок, мг/л ≤ 350
- свободный хлор ≤ 1 мг/л
- входное давление, мПа 0,2 - 2,5
|
