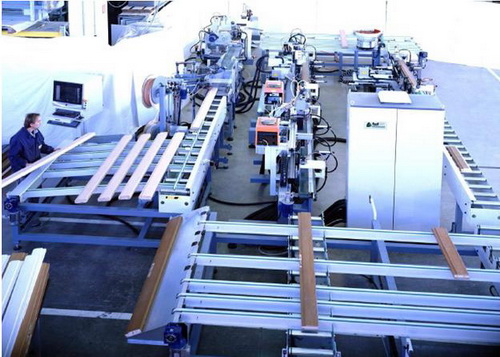

Автоматическая линия Horizon - предназначена для обработки дверных рам, производительность до 500 дверных комплектов смену (3 детали - комплект). Операции: вставка уплотнителя, торцевание в размер, сверление торцов под шканты, паз под ответную планку замка, петли обычные и Anuba.

Состав линии:
1. Автоматическое загрузочная система: поперечный транспортер-накопитель с пятью горизонтальными передающими лентами (емкость 15 элементов шириной 80 мм). Система загружает в автоматическом режиме элементы рам минимальной длины 700 мм и максимальной 3000 мм.

2. Машина вставки уплотнителя, вставляет уплотнитель в дверную раму в горизонтальном положении (вертикальное положение - опция) на дверную раму с предварительно выбранным пазом. Загрузка и разгрузка элементов рамы. Автоматическая обрезка уплотнителя. Состав линии:
- Комбинированная база из металлоконструкций и экструзионного алюминия высокого сопротивления, на которой установлена транспортная группа с приводом от мотора и 6 обрезиненных роликов с цепью. Опора с роликами-держателями для катушек с уплотнителем 1+1, база с регулируемой стойка, револьверная ось с центрированием катушки, обрезиненный штифт.
Панель управления с электроникой PLC. Электроустановка с высококачественными компонентами.
Машина подходит для использования коэкструдированного неэластичного уплотнителя.

3. Устройство подачи заготовок, подхватывает заготовки на выходе машины вставки уплотнителя и сопровождает их в станок HORIZON PLUS.  Моторизованные ролики управляют автоматической подачей.

4. HORIZON - машина для обработки дверных рам с соединением под 45°. Машина выполняет операцию обрезки в диапазоне 0-45°, сверление под 45°. Максимальная длина 2800 мм, минимальная длина 500 мм (45°). Машина контролируется ЧПУ что обеспечивает автоматическое управление всеми циклами операций. 2 управляемые оси от бесщеточных моторов. Все рабочие перемещения на роликовых узлах скольжения высокого качества.

• Стабильная база из стали на опорах, две направляющие, по которым перемещается подвижная правая каретка, раздвигаемая на требуемую длину. Между каретками есть поддерживающая стойка. Привод от мотора, управляется электронным инвертером.
• 2 пильные группы с радиальным ходом (пилы диаметром 350 мм) работают от трехфазных двигателей. Автоматическое угловое движение 0-45°. Аспирационный патрубок и устройство удаления кусковых отходов.
• 2 боковых сверлильных узла с 5 шпиндельными сверлильными головами, шаг 32, приводится в действие трехфазными моторами. Узлы неподвижны в 45° и полностью регулируемы для получения четко центрированных отверстий. 2 аспирационных патрубка. 2 боковых стопора (точки отсчета) включены для выравнивания панели по правой и левой стороне.
• Центральный челнок с двойной функцией: выравнивание заготовок и позиционирование заготовок на входе.
• 2 верстака с запиранием дверной рамы снизу и направление к финишной стороне для наилучшей точности сочленения.

Максимальная ширина дверной рамы - 280 х 50 мм (толщина), минимальная длина 500 мм.
Автоматический фронтальный разгрузчик. Передающая система для подчи элементов от машины HORIZON к фрезерным машинам FASTER. Передатчик укомплектован моторизованным конвейером и 2 -мя моторизованными роликами с движением вверх/вниз.

4. FASTER HINGE - это фрезерная машина управляемая ЧПУ выполняет вертикальные фрезерные операции на стоемных элементах дверной рамы для плоских петель. Перемещения рабочих агрегатов производится через шариковую систему скольжения для высокой эффективности. Состоит из:

• Жесткой трубчатой структуры высокой жесткости и толщины. Экструдированная алюминиевая рабочая поверхность обеспечивает отсутствие вибраций и превосходное скольжение рабочих групп во время движения;
• З (левая, центральная и правая) каретка состоит из:
• Вертикальной фрезерной группы укомплектованной 1 электрошпинделем для фрезерной операции, 18 000 об/мин под плоские петли и ответную планку замка, 1 аспирационный выход.
• Группа вставки Anuba состоит из:

- сверлильный узел с 2 кВт мотором, 18 000 об/мин для предварительного сверления, в неподвижном положении 0°.
- завинчивающий узел для петель Anuba в неподвижном положении 0°(5-ой оси). Автоматическое устройство извлечения Anuba из магазина, съемный и быстрозаменяемого типа. Завинчивание происходит через планетарный зубчатый механизм с электронным управлением для быстрого и точного завинчивания.

• управляемые интерполированные оси X-Y-C, автоматическое исполнение операций мест под петли и сверление Anuba. Все контролируемые оси приводятся работают от бесщеточных моторов, движение через шариковую систему скольжения.
• 3 вертикальных и 2 горизонтальных зажима для четкой регулировки рабочей заготовки.
•  Точки отсчета сбоку слева и справа для установки заготовок перед фрезерными операциями.
•  Центральные приводные ремни извлекают заготовку на входе, устанавливают ее в требуемое положение для фрезерных операций, затем удаляет, принимая следующую.
•  панель управления с высококачественными компонентами.
•  Параметры сети 400 В/50 Гц, трехфазная сеть с нейтралью.

5. FASTER "CP" – фрезерная машина управляемая ЧПУ, выполняет вертикальные фрезерные операции на стоемных дверных рам для мест под ответную планку замка.
Перемещения рабочих групп происходят через шариковую систему скольжения высокой эффективности. Состоит из:

•  Жесткой трубчатой структуры высокой жесткости и толщины. Экструдированная алюминиевая рабочая поверхность обеспечивает отсутствие вибраций и превосходное скольжение рабочих групп во время движения;
•  1 вертикальный фрезерный узел, укомплектован 1 электрошпинделем для фрезерной операции, 18 000 об/мин под плоские петли и ответную планку замка, 1 аспирационный выход.
•  управляемые интерполированные оси X-Y-C, автоматическое исполнение операций мест под петли и сверление Anuba. Все контролируемые оси приводятся работают от бесщеточных моторов, движение через шариковую систему скольжения.
•  3 вертикальных и 2 горизонтальных зажима для четкой регулировки рабочей заготовки.
•  Точки отсчета сбоку слева и справа для установки заготовок перед фрезерными операциями.
•  Центральные приводные ремни извлекают заготовку на входе, устанавливают ее в требуемое положение для фрезерных операций, затем удаляет, принимая следующую.
•  панель управления с высококачественными компонентами.
• Параметры сети 400 В/50 Гц, трехфазная сеть с нейтралью.

6. Выносная передающая система отводит заготовки от FASTER машин на разгрузку готовых элементов, где оператор легко их снимает. Трансфер полностью моторизован, с поперечными конвейерными лентами и 2-мя группами приводных роликов с движением вверх/вниз. Удержание элементов на выходе с машин FASTER, позволяет избежать закупорки на выходе линии.

Персональный компьютер с LCD монитором + ЧПУ для управления логикой датчиков и всех автоматических осей линии. Противопылевая клавиатура.
Программное обеспечение в среде Windows XP для легкого программирования линии, управление производством от заказчика к заказчику и массовом производством. Подключение Ethernet для сети LAN, соединение через USB.
Система бесперебойного питания в режиме реального времени предоставляет подачу энергии и защиту электрокомпонентов, даже во время отсутствия напряжения.

Дополнительно:
- Интегрированная система для обработки "квадратных петель и лицевой планки замка квадратного сечения".
