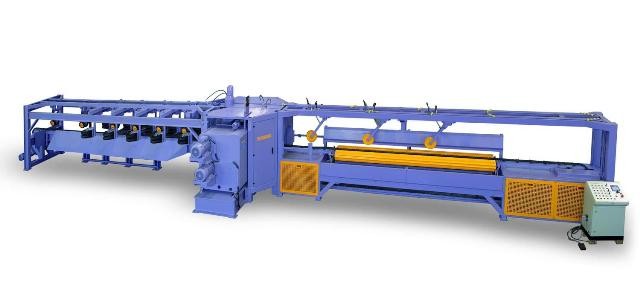

Брусовальный дисковый станок UDKTY предназначен для распиловки бревен диаметром 150 - 400 мм.

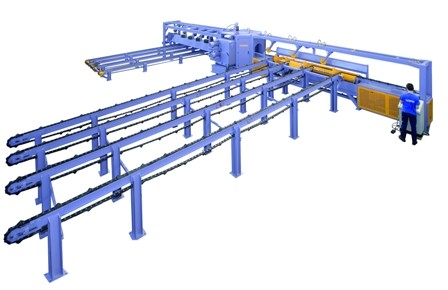

В стандартную комплектацию станков входят подающий стол с системой кантования и выходной конвейер с отделением боковых досок.
Модели:

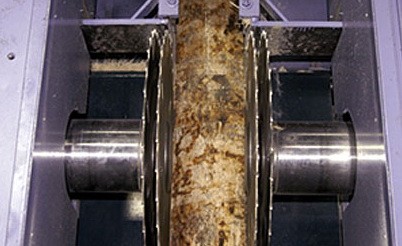

UDKTY/2-2 установлены 2 пилы Ø 1000 мм - 2 горбыля и лафет.
UDKTY/2-4 установлены 4 пилы Ø 1000 мм, – 2 доски и 2 горбыля, лафет.
UDKTY/4-4 установлены 4 пилы Ø 600 мм на 4-х шпинделях – 2 горбыля и лафет.
UDKTY/4-8 установлены 8 пил Ø 600 мм на 4-х шпинделях – 2 горбыля, 2 доски и лафет.
UDKTY/4-12 установлены 12 пил Ø 600 мм на 4-х шпинделях – 2 горбыля, 4 доски и лафет.
UDKTY/4-8T устанавливается 8-12-16 пил Ø 600 мм на 4-х шпинделях;
– 2 горбыля, 2-4-6 досок и лафет.
Технические характеристики
|
UDKTY/
2-2
|
UDKTY/
4-4
|
UDKTY/
4-8
|
UDKTY/
4-12
|
UDKTY/
4-16
|
UDKTY/
4-8T
|
Диаметр пил (вн./внутр), мм
|
1000/75
|
600/75
|
600/75
|
600 /75
|
600/75
|
600/75
|
Диаметр бревна, мм
|
150-400
|
150-400
|
150-400
|
150-400
|
150-400
|
150-400
|
Макс. высота пропила, мм
|
350
|
350
|
350
|
350
|
350
|
350
|
Ширина реза, мм
|
80–260
|
80–260
|
80–260
|
80–260
|
80–260
|
80–260
|
Расстояние между
внутр. пилами, мм
|
100-260
|
100-260
|
100-260
|
100-260
|
100-260
|
100-260
|
Длина бревна, м
|
2–6
|
2–6
|
2–6 |
2–6 |
2–6 |
2–6
|
Скорость подачи, м/мин
|
0-60
|
0-60
|
0-60
|
0-60
|
0-60
|
0-60
|
Главные двигатели, кВт
|
2х37
2x45*
2x55*
|
4х22
4x37*
4x45*
|
2х37
2x45*
2x55*
|
4х45
4x55*
4x75*
|
2х55
2x75*
2x90*
|
4х37**
4x45,
55,75,
90*
|
Гидростанция, кВт
|
4
|
4
|
4
|
4
|
4
|
4
|
Двигатель кантователя, кВт
|
1,1
|
1,1
|
1,1
|
1,1
|
1,1
|
1,1
|
Привод поз.
пил по горизонтали, кВт
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
Вес, т
|
≈8,8
|
≈16
|
≈16
|
≈16 |
≈16 |
≈16 |
*увеличение мощности двигателей опционально.
**на модели UDKTY/4-8T расстояние между пилами регулируется гидравлической системой, в зависимости от требуемых поставов. Мощность указана из расчета 8 пил.
Краткое описание.
- Корпус станка - мощная стальная конструкция.
- Электронная система установки положения пил через пульт и вызова из памяти ранее заданных конфигураций (до 6 программ).

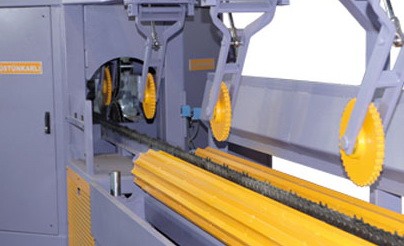

- Система кантования бревен, состоящая из двух цилиндров оребренных уголками, приводимых во вращение электродвигателем.
- Гидравлический прижим верхних подающих роликов.
- Нижний конвейер с зубчатой цепью для подачи бревен.
- Бесступенчатое регулирование скорости подачи от 0 - 60 м/мин.
- Регулировка расстояния между пилами с пульта управления по показаниям цифрового счётчика.
- Клиновидный сепаратор для отделения горбыля и роликовый свинчивающий транспортер на выходе из станка.
- Пульт управления.
|
