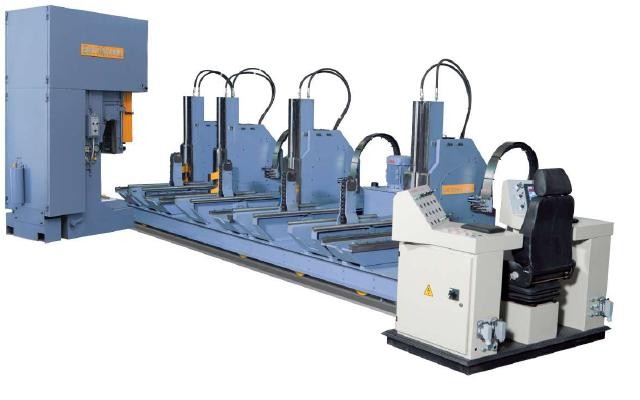

Вертикальный ленточный комплекс UTA NH + UHM 120/H, UHM 140/H (Ustunkarli, Турция). Предназначен для раскроя бревен до 1 м в диаметре, все манипуляции с бревном производятся дистанционно с пульта оператора. Не требует предварительной сортировки бревен. Краткие технические характеристики: - Модель с удаленным управлением (выносной пульт); - 4 стойки для перемещения бревна; - Гидроподача каретки от 0-85 м/мин; - Скорость подачи стоек от 0-200 мм; - Цифровая установка бревна, емкость памяти – 8, программ резки- 50; - Сверхпрочный U-образный профиль каркаса, вес 8 500 кг; - Фиксированные упоры, горизонтальное смещение зажимов; - Автоматическая смазка; - Максимальная длина хода стоек – 1000 мм - Предохранительная система для кабелей, типа Pantograph. Описание каретки серии UTA NH. - Выносной пульт управления позволяет оператору дистанционно контролировать весь процесс пиления с одного места. - Массивный каркас каретки изготовлен из стальной балки сечением 200 мм. - Регулируемые по глубине захвата зажимы, вылет зажима относительно упорной стойки от 20 – 145 мм. Независимое горизонтальное движение зажимов для облегчения захвата и позиционирования бревна на каретке (опция). - Гидравлические кантователи грузоподъемностью до 1000 кг каждый, с углом подъема до 90º. Вращение осуществляется посредством электродвигателя (гидропривод – опция). - Бревно покоится на поверхности стальных профилей (они расположены выше плоскости направляющих стоек каретки, что предохраняет последние от износа и повреждения); кантование бревна легкое и непринужденное. - Система электронного измерения толщины реза спроектирована и изготовлена компанией Ustunkarli, обладает возможностью запоминания и вызова измеренных параметров (емкость памяти - 8). 50 программ для задания различных диаметров и ширин. Оптимизация из 50 заданных программ. Возможность программирования вручную и разбивка заданных программ на 5 групп. - Усовершенствованная система натяжения стального троса, проста в обслуживании. Гидравлическая подача 0-85 м/мин с приводом от стального троса. Гидростатическая подача 0-100, 0-120, 0-160, 0-200 м/мин (опция). - Поперечное движение стоек осуществляется электродвигателем, скорость подачи до 200 м/сек. (до 350 мм/сек или до 500 мм/сек. - опция). - Опорные колеса каретки скрыты внутри корпуса, что предотвращает попадание опилок на рельсы и дает плавный ход. - Съемные защитные крышки на боковой стороне стоек позволяют обслуживающему персоналу получить доступ практически ко всем узлам и деталям стоек. - Предохранительная система для кабелей, типа Pantograph. - Автоматическая система смазки. Вертикальный ленточнольный станок – UHM 120/H, UHM 140/H. - Корпус станка - мощная стальная конструкция. Шкивы чугунные, спецлитьё. -Гидравлическая система горизонтального натяжения пилы с автоматическим контролем давления. - Гидравлическая система натяжения пилы по вертикали с дистанционным управлением. - Гидравлическое отклонение пилы от линии реза (для возврата каретки без смещения стоек каретки). - Наклон верхнего шкива от электродвигателя, наклон нижнего вручную. - Защитный кожух для пилы и верхнего шкива. - Ручная система смазки станка. - Емкость с дизельным топливом для очистки пилы. - Управление с каретки. Опции к комплексу: - Скорость подачи каретки 0-100 м/м, - Скорость подачи каретки 0-120 м/м (Hydrostatic), - Скорость подачи каретки 0-160 м/м (Hydrostatic), - Скорость подачи каретки 0-200 м/м (Hydrostatic), - Скорость подачи стоек 0-350 мм/сек, - Скорость подачи стоек 0-500 мм/сек, - Независимое движение зажимов (установка бревна проще и занимает меньше времени), - Регулируемое усилие зажимов (2 фиксированных положения от 2-200 бар), - Продвинутая система установки размеров (емкость памяти – 21, вводится напрямую, 100 программ резки для различных диаметров и ширин, оптимизация между 100 программами, возможность программирования вручную и разбивки 100 программ на 10 подгрупп), - V- образный кантователь (проще и быстрее осуществляется захват и кантование бревен большого диаметра), - Вращение кантователей от гидропривода, - Подрезной узел, - лазерная указка.
|
