Параметры линии сращивания по длине 6,2 м:
Производительность линии, м/смена 8500 -11000
Установленная мощность линии, кВт 54
Производительность системы аспирации, м3/час 6'000
Установочные размеры линии (длина х ширина), мм 12'500 х 4'000

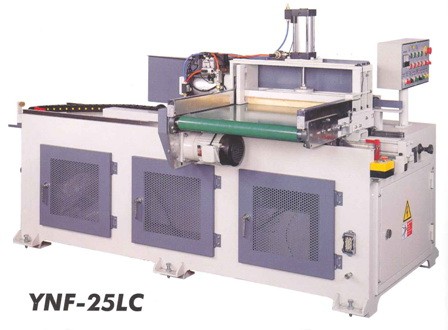

Шипорезные станки YNF-25LC (левосторонний) и YNF-25RC (правосторонний).
Управление рабочими циклами станков производится микропроцессорным контроллером, обеспечивающим взаимосвязь и синхронизацию работы шипорезных станков.
Движение шипорезной каретки осуществляется посредством гидропривода по высокопрецезионным стальным направляющим (Германия).
Шпиндель шипорезного узла изготовлен из инструментальной стали марки SNCM-8 с закалкой до твёрдости HRC55. Шпиндель снабжён 4-мя высокоскоростными подшипниками (Япония) и изготовлен с точностью 0,005мм.
В комплект станков входят подрезные и торцовочные пилы, хогеры, шипорезные фрезы, комплект инструмента для обслуживания.
Технические характеристики шипорезных станков:
Ширина загрузочного стола, мм 630
Длина заготовки, мм 150 – 800
Толщина заготовки, мм 20 – 150
Размер шпинделя узел нарезки шипа, мм 150 х 50
Частота вращения:
торцовочной пилы, об/мин 3'000
подрезных пил, об/мин 3'000
шипорезной фрезы, об/мин 5'400
Мощность привода:
торцовочной пилы и хогера, кВт 5,5
подрезной пилы (для YNF-25LC), кВт 0,75
подрезной пилы (для YNF-25RC), кВт 2 х 0,75
шипорезной фрезы, кВт 15
подачи, кВт 0,375
гидростанции, кВт 1,5
Количество/диаметр патрубков аспирации, мм 3 х 100
Необходимая производит. сист. аспирации, м3/мин 60

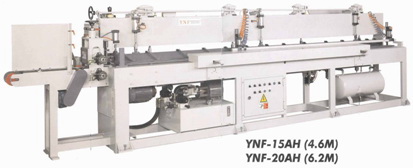

Пресс сращивания по длине YNF-20AH.
Автоматическое устройство подачи пресса состоит из устройства поштучной выдачи заготовок с накопительным магазином, ленточного конвейера и 2-х подающих роликов (верхний и нижний) с раздельными гидроприводами.
Пресс состоит из двух рабочих отделений: отделения подготовки ламели и отделения прессования. Для одновременного получения ламелей разной длины пресс оборудован 3-мя пневмоцилиндрами с концевыми выключателями и передвижной упорной площадкой.
Основной прессующий цилиндр – гидравлический. Управление циклом прессования осуществляется автоматически посредством микропроцессорного контроллера (Япония). Усилие прессования регулируется в зависимости от сечения заготовки и плотности древесины.
Все операции на гидравлическом прессе YNF-20AH производятся одним оператором.
Пакет заготовок вручную укладывается оператором к направляющей линейке транспортёра подачи. Два синхронизированных ролика с гидроприводами захватывают поштучно заготовки и подают их в первый канал пресса. В момент заполнения отделения подготовки ламели срабатывают концевые выключатели, давая команду на торцовку, ламель торцуется на определенную длину или несколько заданных длин. после срабатывания последнего из трёх возможных концевых выключателей заполнение канала прекращается, после чего ламель перемещается в отделение прессования, в то время как оператор продолжает заполнять отделение подготовки ламели.
В комплект пресса входит торцовочная пила.
Технические характеристики пресса:
Длина получаемой ламели (регулируемая), мм 2500 – 6200
Ширина заготовки, мм 30 - 150
Толщина заготовки, мм 20 - 75
Размер торцовочной пилы, мм 300 х 30
Частота вращения торцовочной пилы, об/мин 3000
Мощность привода:
- торцовочной пилы 2,25
- конвейера, кВт 0,375
- подающего устройства, кВт 0,75
- гидростанции, кВт 3,75
Максимальное давление прессующего цилиндра, кг/см2 140
Скорость конвейера, м/мин 63,8
Диаметр патрубка аспирации, мм 100
Габариты пресса (длина х ширина х высота), мм 7250 х 1270 х 1550
Вес, кг 2550
|
