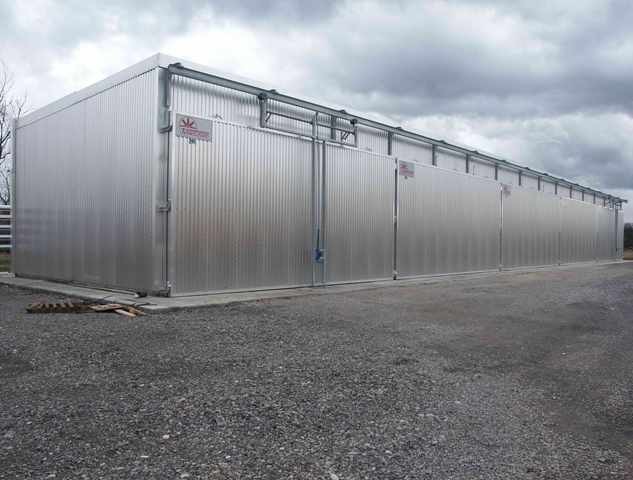

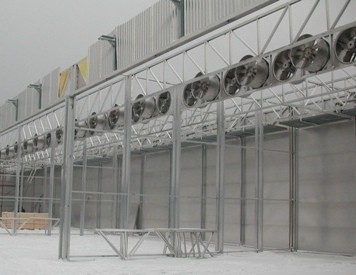

Конвективные сушильные камеры TERMOLEGNO модель "CSD". Модельный ряд камер компании варьируется от 10 до 250 м² единовременной фронтальной загрузки. Стандарты и нормы регулирования: эскизы, компоненты, и аксессуары все соответствует нормам UNI. Тип материала: алюминиевый сплав с пределом прочности при растяжении 2500 кг/см². TERMOLEGNO гарантирует, что предлагаемое оборудование абсолютно новое и выполняется в соответствии с общепринятыми положениями по: охране труда, гигиене и безопасности на рабочем месте, противопожарным и взрывобезопасным нормам, а также требованиям экологии. ОПИСАНИЕ. Вентиляторы: Алюминиевые термовлагостойкие реверсивные вентиляторы. Степень защиты двигателей вентиляторов IP 55 (ГОСТ 14254-96), термозащищенное исполнение по классу изоляции "F" (ГОСТ 8865-93). В случае применения высокотемпературных режимов, возможно исполнение по классу изоляции "H". Вентиляторы формируются в группу на вентиляторной алюминиевой стенке и размещаются над фальшпотолком. Лопатки вентиляторов – литые алюминиевые, динамически сбалансированы, обечайки выполнены из алюминиевых сплавов. Внутренняя несущая конструкция: Каркас камеры из коррозионостойкого алюминиевого сплава, основу составляют опорные колонны прямоугольного сечения 160 х 70 мм, которые крепятся к фундаменту на анкеры с помощью связующих стаканов. В силовой конструкции задействованы специальные элементы собственной разработки. Все крепежные элементы (гайки, болты) использованные для соединения стропильных ферм и опорных колонн сделаны из нержавеющей стали. Данная структура была разработана, для того чтобы выдержать ветровую нагрузку до 120 км/ч и снеговую нагрузку до 240 кг/м². Стены и крыша: Стены и крыша сделаны из алюминиевых панелей рамочной конструкции, заполненных плотной минеральной ватой. Внешний лист обшивки – гофрированный алюминиевый лист, внутренний – алюминиевый лист специального сплава стойкого к коррозии, толщина панелей – 120 мм. Благодаря исключительным конструктивным особенностям стен, они полностью огнеупоры, не впитывают влагу, гарантируют неизменную работоспособность даже при температурах выше чем 200°C. Фальшпотолок: Фальшпотолок сделан из гофрированного алюминиевого листа, устанавливается на расстоянии 1 м от потолка на специальных алюминиевых секциях. Фальшпотолок играет значительную роль в работе камеры, потому как от него зависит эффективность циркуляции воздушного агента между штабелями древесины. Ворота: Ворота подъемно-сдвижные на алюминиевом каркасе, в качестве уплотнителя использована специальная термостойкая резина, стойкая к агрессивным условиям эксплуатации. Уплотнитель утапливается в технологические пазы по контуру ворот и призван, обеспечит герметизацию среды в камере. Материал утеплителя аналогичен стенам. Механизм подъема состоит из оцинкованного стального рельсового пути и гидравлической тележки для открытия и закрытия двери. Воздухообмен: Система приточно-вытяжной вентиляции сделана из нержавеющей стали и алюминия, включает в себя утепленные минеральной ватой короба, алюминиевые клапана и привода. Нагревательная система: Состоит из двух рядов калориферов из нержавеющей стали марки AISI304 с алюминиевым оребрением, которые устанавливаются параллельно по всей длине камеры: 1-ый вверху по задней стенке и 2-й над главными воротами. Нагревательный агент – горячая вода с температурой +90°C. Поставка включает трехходовой электромагнитный клапан с сервоприводом и регулируется автоматикой. Смотровая дверь: Смотровая дверь 600 x 1700 мм сделана полностью из алюминия, изоляция идентична стенам. Дверная ручка позволяет открывать дверь изнутри и снаружи. Система увлажнения: Система увлажнения состоит из форсунок, установленных на нержавеющей трубке, в комплекте с электромагнитным клапаном, управляемым автоматикой. Поддерживает оптимальную влажность, согласно программе сушке. Минимальное давление воды в системе – 3 атм. Электрошкаф: Электрошкаф включает в себя электрокомпоненты и контроллер для управления автоматическим циклом сушки, на него завязано управление всеми элементами системы (вентиляция, нагрев, воздухообмен, увлажнение). Поставка включает все необходимые электрические материалы для установки, и будет произведена в соответствии с текущими нормами СЕ. Панель управления обеспечивает ведение процесса сушки в двух режимах: автоматическом и ручном. Автоматическая система управления циклом сушки: Безупречное проведение автоматического процесса сушки в сушильных камерах TERMOLEGNO обеспечивает контроллер NEW 6800. Контроллер последнего поколения, оборудован графическим дисплеем и навигационным меню для программирования. Базовая комплектация включает 8 датчиков измерения влажности древесины, 2 датчика измерения температуры и 2 датчика измерения равновесной влажности в камере (UGL); выходы для пропорционального управления впрыском влаги, воздухообменом, нагревом и вентиляторами. Особенно рекомендуется тем, кто хочет сделать свои камеры экономичными и желает улучшить программы сушки. Открытая архитектура, основанная на KILN BUS, также гарантирует возможность для расширения и совместимости с будущими датчиками. программа для ПК - Система RX: Новейшее раздельное управление и сбор технических параметров программой (SCADA), которая работает под операционной системой Windows XP и делает возможным управление всеми сушильными камерами удаленно с одного персонального компьютера. С ПК можно программировать работу любого контроллера, включенного в общую сеть, вовремя реагировать на всплывающие сигналы тревоги, легко сохранять внесенные изменения в программы сушки древесины; Система RX снабжена мощными функциями для отображения событий на графическом дисплее в режиме реального времени. Крепежи: Все крепежи и другие соединительные элементы сделаны исключительно из нержавеющей стали. Утеплители: Все отверстия и соединения между панелями, листами и каркасом изолируются силиконом, стойким к температурным колебаниям, который гарантирует превосходную изоляцию.
|
