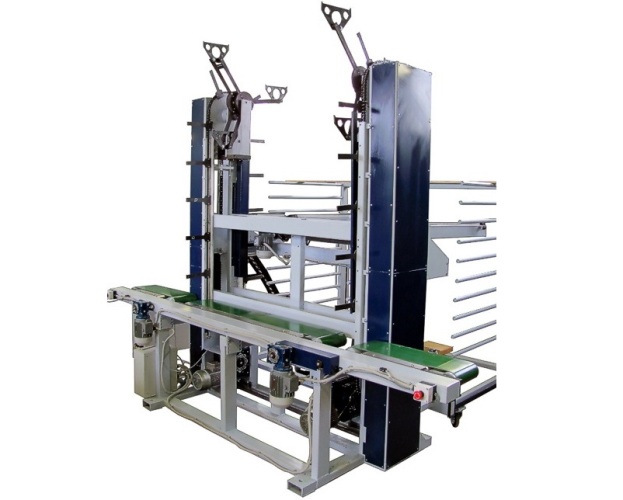

Укладчик погонажных изделий на сушильные тележки "Elevator" (Россия).

Назначение:
Укладчик "Elevator" предназначен для автоматической укладки погонажных изделий на транспортные тележки, а также для разгрузки транспортных тележек и подачи заготовок на различные технологические операции, в данном случае для последующей сушки.

Штабелирование происходит, в автоматическом режиме и не требует помощи оператора. Всё, что требуется от него после остановки станка, убрать полную тележку и поставить на её место пустую. Процесс продолжается снова и снова, причём в автоматическом режиме.

Благодаря применению данного станка в технологическом процессе окраски погонажных изделий, выход продукции увеличивается примерно, на 40%, а при работе в паре с автоматическим питателем до 60%.
Столь высокие показатели, смогут обеспечить достаточно быструю окупаемость автоматических станков.

Принцип работы:
Детали подаются на приемный ленточный конвейер, имеющий датчики конечных положений. При попадании заготовки под зацепы перекладчика, включается его привод и зацепы перемещаются на один шаг. Циклически происходит набор заготовок и перекладка их на противоположную опускающуюся ветвь перекладчика. В момент, когда заготовка попадает на короткий конвейер укладки, она подхватывается и транспортируется на длинный конвейер укладки, служащий для набора слоя. Кратковременным включением длинный конвейер укладки производит набор слоя заготовок. После окончания набора слоя, каретка автоматически опускается на слой ниже и цикл набора продолжается. Набор слоев производится в автоматическом режиме до крайнего нижнего положения каретки, после достижения нижнего положения пневматический захват расцепляет тележку, каретка остается в крайнем нижнем положении. Оператор откатывает тележку, каретка производит подъем в крайнее верхнее положение с автоматическим сбором заготовок с зацепов перекладчика.

Технические характеристики:
Общая мощность привода, кВт                                      3
Длина погонажа, мм                                                   2000-2500
Ширина погонажа, мм                                                 40-200
Скорость подачи погонажа, м/мин                                 10-30
Кол-во полок тележки, шт / длина уса тележки, мм          10 / 1000
Минимальная высота последнего уса тележки, мм             650
Габаритные размеры, мм                                     2350 х 3200 х 2820
Масса станка, кг                                                       1250
