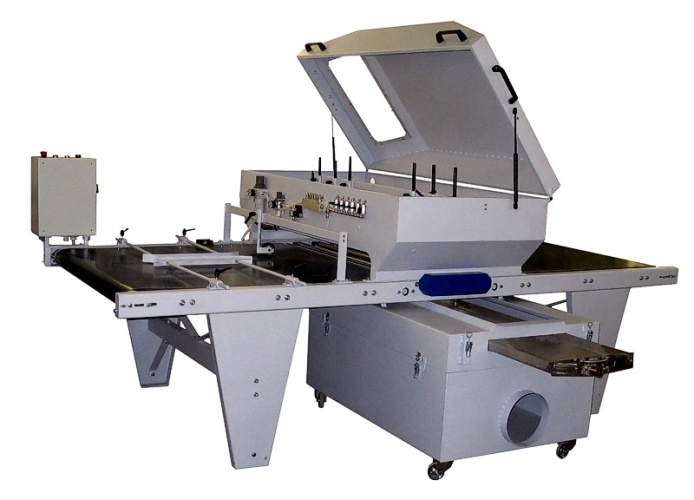

Автоматический окрасочный станок для широких панелей "Rainbow Wide" (Россия).
Назначение: Покрасочный станок проходного типа предназначен для автоматической покраски распылением ЛКМ пистолетами как плоских, так и профильных (рельефных) изделий (панели, любые погонажные изделия, мебельные фасады, рамки, полки, элементы полов и перекрытий).
Принцип работы: Изделие подается в окрасочный бункер и выдается из него ленточным конвейером. Окрасочные пистолеты при входе изделия в зону окраски включаются, а при выходе изделия – отключаются автоматически. Контоль наличия изделий осуществляется с помощью оптического датчика Leuze (Германия). Станок укомплектован держателями пистолетов (6шт), позволяющими оперативно регулировать ось распыла, высоту и расположение пистолетов без применения специнструмента. В станке используется лента ПВХ (Nitta Corporation, Голландия), обладающая повышенной износостойкостью. Скорость подачи деталей регулируется в широких пределах с помощью преобразователя частоты. Станок оборудован направляющими для правильной ориентации деталей при покраске, также системой рекуперации ЛКМ и фильтром выходящего воздуха.
Особенности: - Хромированные поддерживающие приводные ролики в зоне покраски, - Датчик наличия деталей в зоне покраски фотооптического типа, - Система рекуперации покрасочного материала позволяет использовать его вторично, - Пневмооборудование (блок подготовки воздуха, фиттинги, распредлители) – Camozzi (Италия), - Удобная и оперативная настройка на любой размер без дополнительных приспособлений, - Благодаря откидной крышке покрасочного бункера и откатному быстросъемному накопительному ящику, станок удобен в обслуживании.
Технические характеристики:
Модификация станка "Rainbow Wide" |
RW-800 |
RW-1000 |
RW-1200 |
RW-1400 |
Ширина обрабатываемого материала, мм |
800 |
1000 |
1200 |
1400 |
Высота обрабатываемого материала, мин/макс, мм |
6 -125 |
6 -125 |
6 -125 |
6 -125 |
Скорость подачи конвейера, м/мин |
4-17 |
4-17 |
4-17 |
4-17 |
Рабочая высота ленточного конвейера, мм |
800 |
800 |
800 |
800 |
Мощность привода конвейера подачи, кВт |
0,37 |
0,37 |
0,37 |
0,37 |
Выходной диаметр патрубка, мм / производительность аспирации, куб.м/час |
250 / 3000 |
250 / 3000 |
250 / 3000 |
250 / 3000 |
Базовая комплектация станка не включает в себя окрасочные пистолеты, помпы, навесное оборудование пистолетов, вентилятор. Их подбор производится с учетом технологии нанесения слоев и свойств ЛКМ.
|
