Вайма координатная/сборочный стол ВКГ-32, ВКП-32 (Россия).

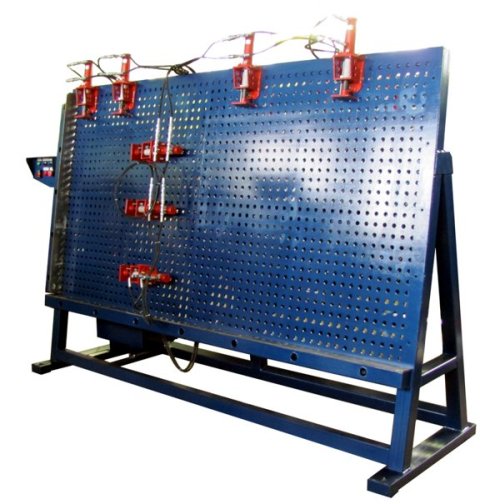

Сборочная координатная вайма предназначена для склеивания рамных и каркасных конструкций, дверей, оконных блоков, производства мебельного щита, склеивания фасадов. Блочная поэлементная схема конструкции ваймы позволяет со временем расширить ее возможности в зависимости от потребностей производства. Вайма представляет собой координатное поле толщиной 8 мм, в котором методом лазерного раскроя выполнены координатные отверстия для установки переставных прижимов. Координатные отверстия выполнены с шагом 50 мм, ход силовых цилиндров составляет 75 мм, это обеспечивает полное перекрытие всех размеров заготовок в пределах рабочей зоны. Координатное поле жестко крепится на основание, выполненное из профилей прямоугольного сечения.
Комплектация:
Вайма может комплектоваться любым количеством вертикальных и горизонтальных упоров, также различными приспособлениями для сборки (прямые, косые, угловые башмаки). Для предотвращения вылета заготовок пресс-вайма может комплектоваться фронтальными прижимами.
Технические характеристики координатной пресс-ваймы:
| Наименование модели |
ВКГ 32 |
ВКП 32 |
| Тип силового привода, кол-во цилиндров верхнего/бокового прижима Гидро, |
3+2 |
3+2 |
| Рабочая зона координатного поля, мм |
1200х2500 |
1200х2500 |
| Максимальная толщина заготовки, мм |
100 |
100 |
| Усилие цилиндра верхнего/бокового прижима, кг |
1700/1125 |
800/550 |
| Давление в системе, атм |
до 100 |
до 10 |
| Время перенастройки |
1 мин |
1 мин |
| Масса, кг (стандартное исполнение) |
710 |
655 |
| Потребляемая электрическая мощность, КВт |
4 |
0,5 |
Отличительные особенности пресс ваймы:
- Цельносварная конструкция рамы и поля.
- Поэлементная схема комплектации.
- Гидравлическое силовое и насосное оборудование собрано из комплектующих Atos, SMT, Duplomatic (Италия).
- Пневматические компоненты – Camozzi (Италия).
- Быстрая перенастройка на любой типоразмер изделия позволяет эффективно использовать рабочее время.
- Гидравлическое и пневматическое исполнение на выбор заказчика.
- Вертикальная компоновка экономит производственную площадь.
|
