Линия для изготовления массивной доски пола (SHEN KO + KTCC, Тайвань).
Скорость строгания 60 м/мин.
Размеры конечного изделия:
Толщина, мм 10-25
Ширина, мм 90-230
Длина, мм 400-2450
Общее по линии:
Требуемое давление воздуха, кг/см2 6
Требуемая скорость воздуха, м/мин (м3/мин) 30 (50 )
Аспирационные патрубки, шт Ø115 х 14
Установленная мощность линии 96 кВт

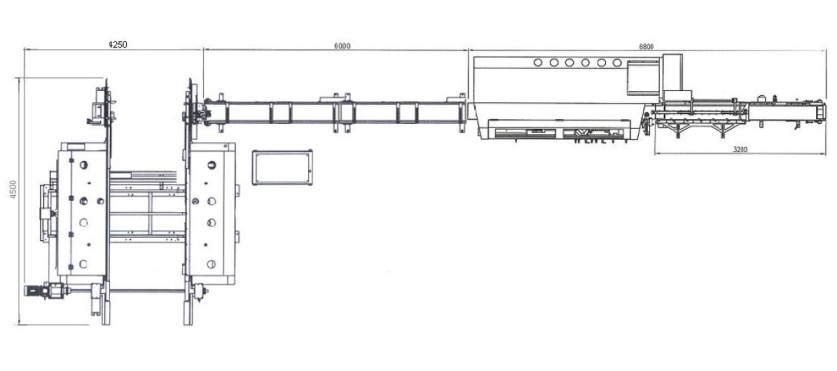

Габаритные размеры линии в сборе, мм 17 500 х 5400 х 1800
Требуется фундаментная подушка не менее 150 мм, оборудование крепится на анкерах
Состав линии:

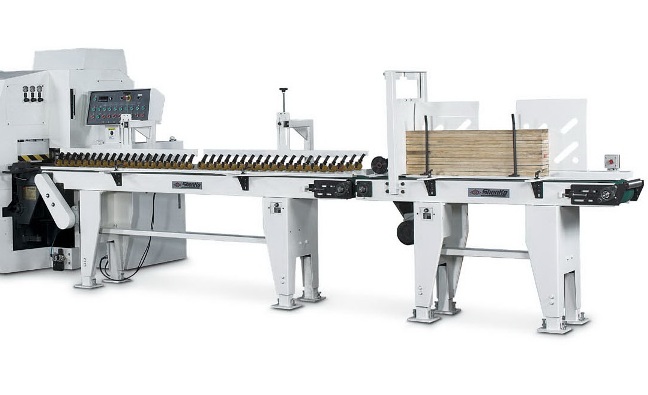

1. Система подачи. Заготовки укладываются пачкой в подающий стол станка. Входной проем и боковые прижимные плиты регулируются по мере необходимости, тем самым достигается плавная подача заготовок в четырехсторонний станок. Подающая система на входе в станок позволяет подавать заготовки плотно без скачкообразных колебаний даже на высоких скоростях до 80 м/мин.
Вакуумная система притягивает заготовку максимально близко к подающей ленте конвейера. Это в свою очередь бережет ленту от износа и разрывов на протяжении долгого периода эксплуатации.
Технические характеристики:
Двигатель подачи, кВт 1,5
Скорость подачи, м/мин 10-80
Длина подающей системы, мм 3500

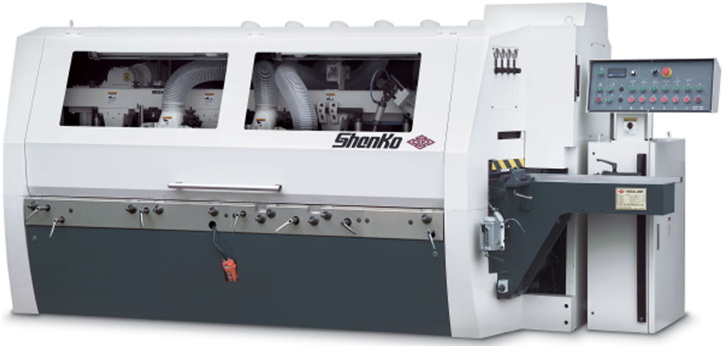

2. Четырехсторонний станок SKG 230/6 (SHEN KO, Тайвань).
Технические характеристики:
Рабочая ширина (с инструментом с Ø 125 мм), мм 10-230
Рабочая высота (с инструментом с Ø 125 мм), мм 10-150
нижний горизонтальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-160
Осевой диапазон установок, мм 30
первый правый вертикальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-180
Осевой диапазон установок, мм 50
Максимальная глубина профилирования, мм 35
Стол регулируется в соответствии с инструментом
первый левый вертикальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-180
Осевой диапазон установок, мм 50
Максимальная глубина профилирования, мм 45
Стол регулируется в соответствии с инструментом
второй правый вертикальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-180
Осевой диапазон установок, мм 50
Максимальная глубина профилирования, мм 35
Стол регулируется в соответствии с инструмент
второй левый вертикальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-180
Осевой диапазон установок, мм 50
Максимальная глубина профилирования, мм 45
Стол регулируется в соответствии с инструментом
верхний горизонтальный шпиндель
Мощность, кВт 7,5
Диаметр шпинделя, мм 40
Скорость вращения шпинделя, об/мин 7200
Диаметр режущего инструмента, мм 125-180
Осевой диапазон установок, мм 30
Максимальная глубина профилирования, мм 45
Стол регулируется в соответствии с инструментом
Двигатель подачи 7,5 кВт. Скорость подачи регулируется инвертером и составляет 10-60 м/мин. 10 верхних подающих прижимных роликов, обеспечивают мощный пневматический прижим подающей системы. Обе подачи верхняя и нижняя, приводимы универсальным карданным сочленением без цепей, дает больше крепкости конструкции, что обеспечивает бесперебойную работу, низкие расходы на обслуживание, долговечность и высокую точность.
3. Автоматическая восходящая передающая система KCT-500.
Максимальная рабочая толщина, мм 8-25
Максимальная рабочая ширина, 90-250
Максимальная рабочая длина, мм 400-2450
Привод конвейера, кВт 2 х 0,75
Бесступенчатая регулировка скорости
Длина восходящего конвейера, мм 2500 + 2500
Система KCT-500 передает отфрезерованные доски в автоматическом режиме к накопительному магазину подающей системы двухстороннего шипореза для дальнейшего торцевого фрезерования шип/паза.

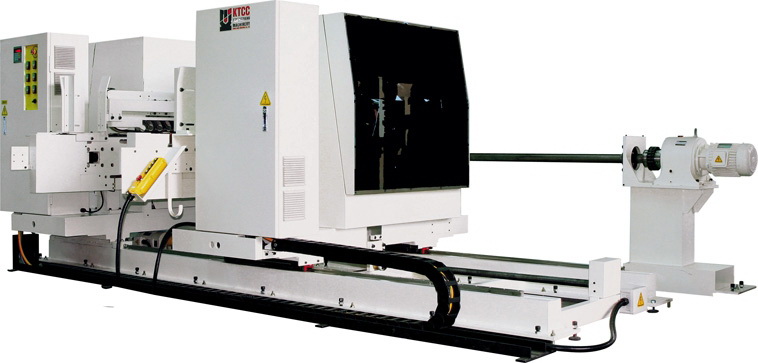

4. Автоматический двухсторонний шипорез KDET d8801aJ37FL (KTCC, Тайвань).
Максимальная рабочая толщина, мм 8-25
Максимальное раскрытие шипореза, мм 400-2450
Минимальная рабочая ширина задается расстоянием между границами устанавливаемого профильного инструмента. Минимальная рабочая ширина установлена автоматическим подающим узлом.
Фиксирующие упоры имеют расстояние между собой – 400 мм. Каждый стопор находится на стандартном 400 мм расстоянии до следующего упора. Упор может быть изменен по толщине заготовки (опционально, по запросу). Стандартная толщина 8 мм.
Уникальный дизайн упоров позволяет осуществить беспрепятственно быстрое раскрытие (размыкание).
Привод подачи (регулируемый), кВт 1 х 2,25
Привод первого рабочего шпинделя, кВт 3,75 (на каждой стороне)
Привод второго рабочего шпинделя, кВт 5,65 (на каждой стороне)
Привод третьего рабочего шпинделя, кВт 3,75 (на каждой стороне)
- Подрезной с антискольной функцией (на 3 и 7 шпинделе)
Привод четвертого рабочего шпинделя, кВт 5,6
(на каждой стороне)
Все рабочие головы без режущего инструмента
Двигатель перемещения, кВт 1 х 0,75
Регулируемая скорость подачи, м/мин 10-35
Автоматический магазин подающей системы с прикрепленными направляющими подачи.
Автоматическая система смазки цепи.
Устройства очистки от пыли.
По инструменту:
Подрезная пила, мм Ø200-250 х Ø50 (посадка)
Торцовочная пила, мм Ø200-250 х Ø50 (посадка)
Главная пила, мм Ø200-250 х Ø40 (посадка)
Электрошпиндель, мм Ø40, длина 80 мм
Шумозащитная кабина
Одновинтовая система движения
|
