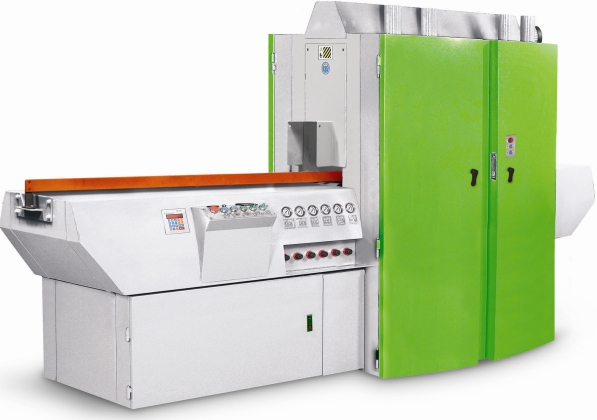

Рамный многопил (гаттер) MAC-150A (Mega Mac, Тайвань).
Рамный многопил MAC-150A относится к станкам тяжелой серии профессионального оборудования для тонкого распила. На данном станке можно получать ламель для паркетных полов, многослойного щита, дверных элементов, заготовок для музыкальных инструментов, пиленый шпон и мн. др.
Фото:
Принцип пиления и положение антискольного устройства.
Передовой дизайн конструкции обеспечивает оператору легкий доступ к любым агрегатам станка.
Пильная рамка передвигается по высокоточным линейным направляющим, что дает чрезвычайную прямолинейность и точность реза.
Обдуватели: удаляют опилки из зоны резания и с пилы - это продлевает время использования пил и сильно снижает их нагрев.
Отличительные особенности:
Высокая точность распила,
Качественный инструмент,
Высокая производительность,
Безупречное направление пильных полотен,
Симметричная конструкция рамки (продлевает жизнь пилам) не влияет на точность распила.
Простое обслуживание,
Точный механизм подачи,
Повышенная производительность (600 ходок в минуту),
Панель управления: управление станком осуществляет PLC контроллер.
Технические характеристики:
Пилы, мм 500-550
Главный двигатель, кВт 15
Скорость подачи (регулируемая), м/мин 0,3-1,7
Ход пильной рамки, мм 210
Частота хода рамки, ход/мин 600
Высота резания (электрически регулируемая) , мм 30-250
Ширина резания (боковая линейка), мм 140
Ширина резания (центральная линейка), мм 2 х 30 х 70
Составные линейки
(ширина регулируется в соответствии с заготовкой), мм 2~4/20~65
Минимальная длина, мм 300
Точность заготовки по высоте (центральная линейка), мм ±0,5
Минимальная толщина ламели, мм 2,0
Точность резания ниже 120 мм по высоте, мм ±0,5
Точность резания выше 120 мм по высоте, мм ±0,1
Толщина пропила, мм 1,1~1,2~1,4
Количество пил, шт 20
Срок службы пил, ч 80
Обдуватель для охлаждения, кВт 0,75
Аспирационные патрубки, шт 4 (Ø 100 мм)
Мощность оттока воздуха на каждом подключении, м/с 30 (1300 м3/ч)
Габаритные размеры, мм 3700 х 1700 х 2300
Вес, кг 4500
|
