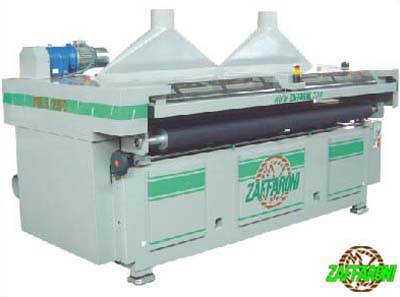

Плитный многопил MLS-2500 для раскроя МДФ, фанеры, гипсократона (Zaffaroni, Италия). Многопил предназначен для раскроя плит МДФ, ХДФ, ДСП, фанеры, гипсокартона, досок, щитов и т.д.



Технические особенности:
- Регулирование глубины фрезерования и распиловки, которое четко держится на протяжении всего процесса обработки по согласно заданного уровня;
- Раскрытие и доступ к роликовой группе станка производится 2-мя пневматическими цилиндрами, это существенно облегчает установку инструмента; блокировка через реле времени;
- Колпаки защитного ограждения со звукопоглощающими панелями чтобы обеспечить пониженный уровень шума в соответствии с нормами ISO 7960/95;
- Шкаф управления с быстрой коммутацией;
- Весь функционал логики управляется PLC контроллером через обмен цифровых данных связи с системной шиной;

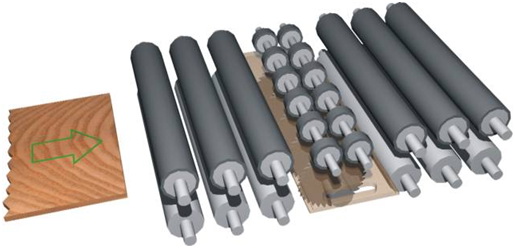

- Приводная группа построена на:
1 пара приводных предохранительных ролика на входе панелей в станок с электропневматическим управлением и автоматическим циклом регулирования толщины в течение процесса обработки;
4 верхних обрезиненных транспортных ролика с пазами;
4 нижних базовых проточенных стальных ролика с хромированием;

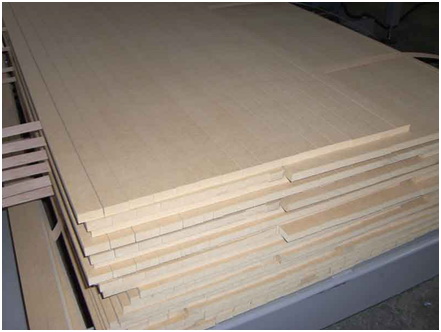

1 пара выталкивающих роликов, обеспечивает вынос распиленных полос МДФ из станка с возможным последующим складированием их на накопительных системах;
Пропорциональный амперметр для изменения электрической поглощательной способности главного мотора и привода подачи;
1 рабочий стол со сменной вставкой из МДФ;
42 подвижных транспортных прижимных ролика над распиловочным валом, размещены в два ряда;
Ручное регулирование глубины выступа пил, с цифровой индикацией на механических счетчиках до сотых долей;
Моторизованное регулирование толщины панелей с автоматической саморегуляцией позволяет избегать различия по толщине между одной панелью и последующей, а считывание идет по цифровому механическому счетчику с десятичной градацией;
- Распиловочная группа состоит из:

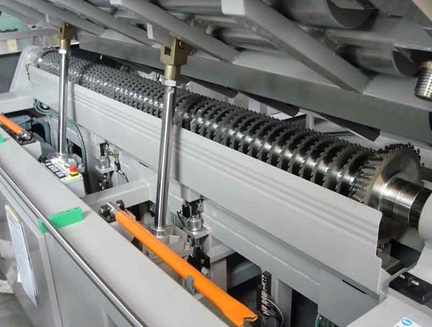

Вал Ø 80 х 2510 мм – 3500 об/мин (две шпонки) с автоматическим антипроворотным замыканием муфты;
Двигатель вала 55 кВт с мягким включением и зубчатой ременной трансмиссией;
Опора подвижной бабки вала с автоматическим затвором;
2 центральных опоры (Ø 30 мм) вала с автоматическим затвором;
2 пневматических подъемника для компенсации гибкости вала во время фазы монтажа и разборки инструмента.



Технические характеристики:
2 верхних патрубка аспирации Ø, мм                                       200
2 нижних патрубка аспирации Ø, мм                                        200
Требуемая скорость всасывания, м/сек                                   30
Требуемый производительность аспирации, м3/час                 14000
Рабочая ширина распила, мм                                                    2500
Рабочая высота пропила, мм                                                    0-60
(при пилах Ø 280 мм, больше поставить нельзя)
Максимальное проходное окно, мм                                          0-100
Двигатель подъема траверсы, кВт                                            2
Двигатели привода подачи (инвертер), кВт                              3
Двигатель привода пильного вала, кВт                                     55
Посадочный диаметр пильного шпинделя, мм                           80
Скорость вращения шпинделя, об/мин                                     3500
Скорость движения, м/мин                                                       3-45
Сеть (380 V/50Гц)
Напряжение управления (24V)
Установленная мощность, кВт                                                   60
Макс. пневматическое потребление воздуха при 7 бар, л/час  400
1 набор инструмента для обслуживания
Габариты, мм                                                                             3500х1820х1930
Вес, кг                                                                                       4200



Пределы регулирования вылета пил и фрез:
- Регулирование выступа пил над поверхностью стола в пределах от 40 до 60 мм (70 без рабочего стола) при пилах Ø 280 мм;
- Регулирование выступа пил над поверхностью стола в пределах от 25 до 40 мм при пилах Ø 250 мм;
- Максимальная глубина несквозного фрезерования – 22 мм с фрезами Ø 200 мм.
